产品介绍

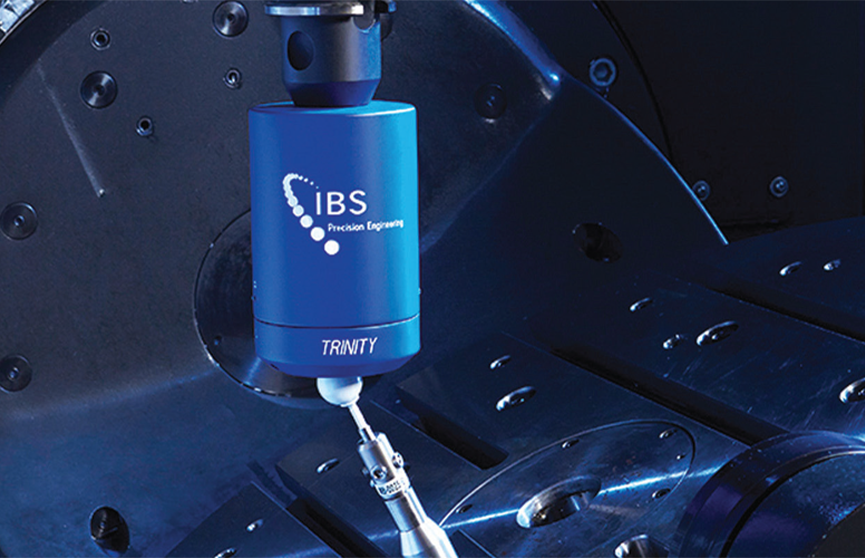

IBS转台分析仪，专为五轴机床RTCP精度检测设计。无线测头内置120度分布三个电涡流传感器，同时测量X，Y，Z三个方向 位移变化，直接得出机床坐标系下的RTCP误差。自带软件评定机床的转台枢轴线偏心误差和垂直度误差。符合ISO 10791-6标准 支持单点的“静态测量”和“连续扫描”模式测量，准确模拟五轴机床五轴加工实际工况。传感器和测量球之间非接触， 数据无线传输。高精度，快速完成测量。适合各种形式五轴机床。
测头参数：
- 测量范围：3.5mm
- 分辨力：0.2µm
- 测量精度：U1 < 1.0 μm (1mm内)，1.5μm(1-1.5mm) k=2
- 标准球误差：< 0.6 μm
- 标准求直径：22mm
- 测头尺寸：长135mm、直径80mm
- 测头重量：770克
- 电池持续时间混合操作>24小时1.3瓦（测量状态）=17小时
- 无线PSK 2.4GHz，802.11b/g/n,WPA2安全
产品展示
IBS RA

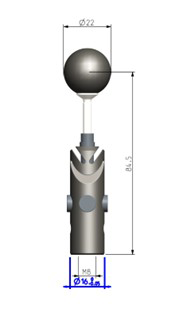

测量标准球，陶瓷材料表面镀铝
转台枢轴线误差
转台枢轴线误差：显示为C轴（平行于机床Z轴转台）其中XOC，YOC表示 枢轴线在xy片面偏心。AOC，BOC分别表示枢轴线绕X和Y轴的垂直度误差。
检测：一个转轴转动，两个直线轴跟随运动K1检测，这时可以评定枢轴线误差，用于补偿。两 两转轴转动三个直线轴跟随运动，一般作为最终检测，只给出最大的跟随误差。

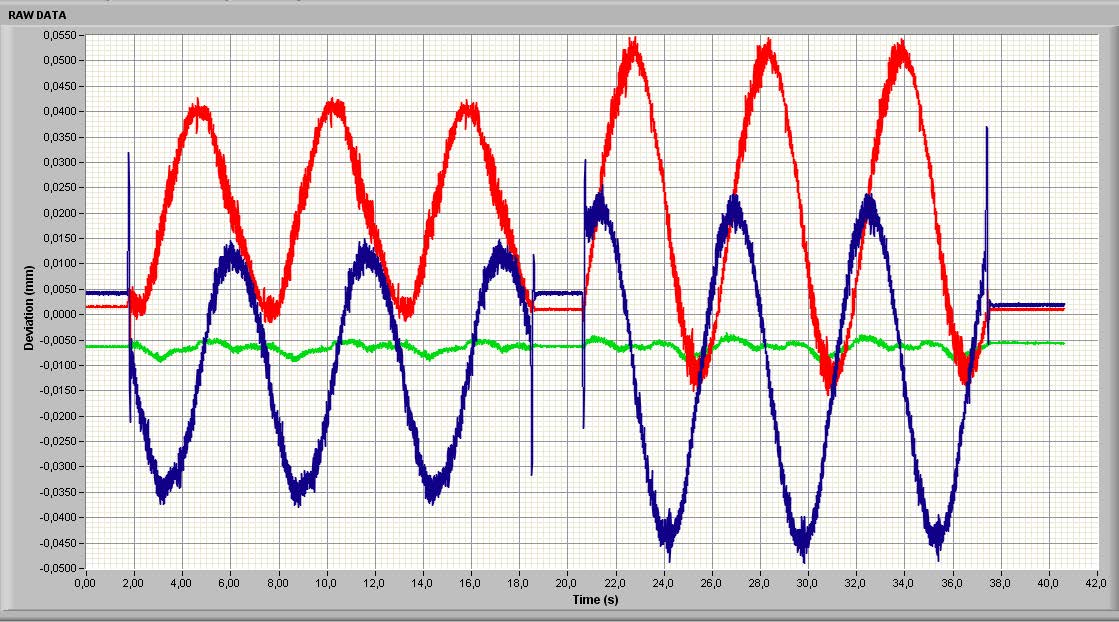

RA软件：图中红绿蓝三个曲线分别表示动态数据采集的数据横坐标为时间， 纵坐标表示跟随偏差。转轴正传三圈后又反转三圈。这是一个B轴动态检测结果，通过分析测量曲线， 可以看出垂直度误差很小；反转误差明显大于正转误差；机床Z轴在启停时存在震动尖刺。Y轴和Z轴在换向时 存在一些爬行现象。这些数据对于数控电器调整具有知道意义，对机床调整和加工工艺也有指导意义。
应用场景
- 机床最终验收和搬运后检测
- 在生产中检测机床
- 动静态机床误跟随差分析
