任何仪器的关键指标是“重复性”，只要仪器的 测量是可重复，就能提供给我们“真实”的数据。然而仪器终究是死的， 操作者是活的，真正“有用数据”来源于操作者对数据的分析。 下面通过lion SEA仪器测量实例分析说明“分析”的重要性。

实例:

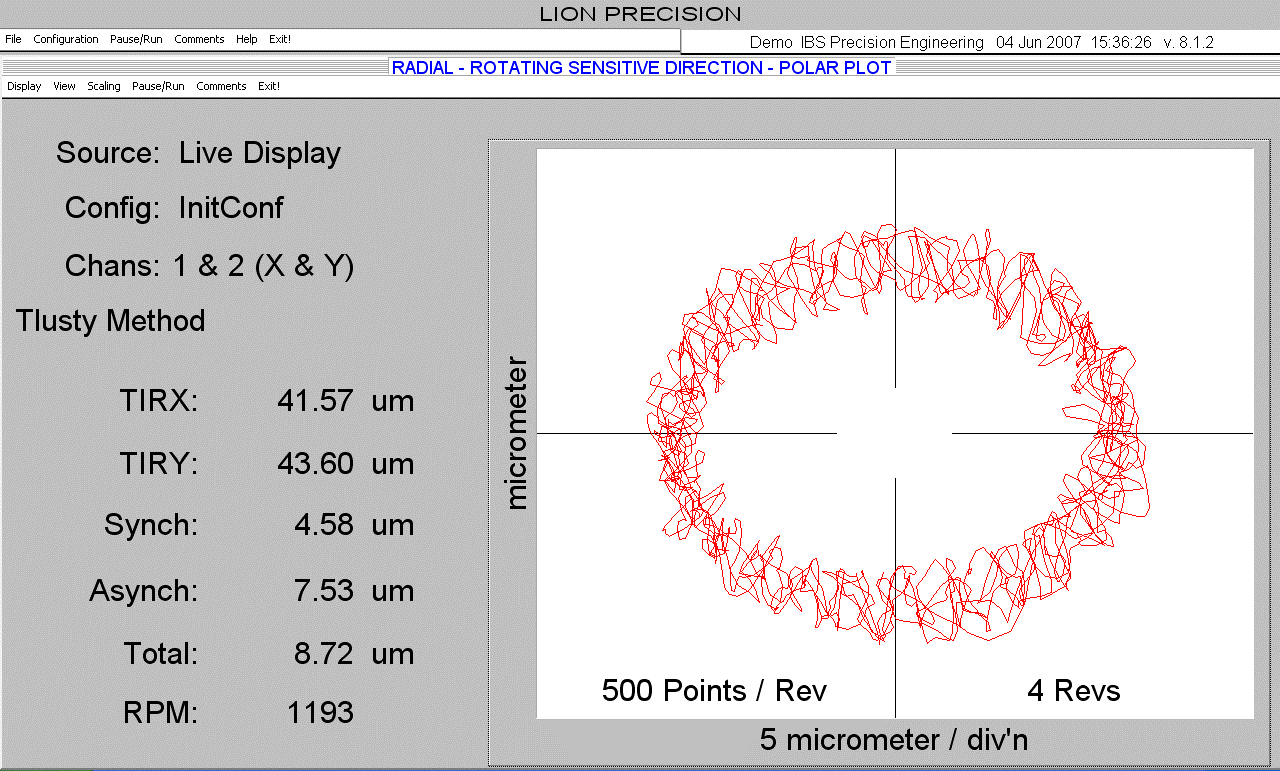

下图为测量机床数据（径向旋转敏感误差）通过 X、Y两个通道采集数据.
旋转敏感
上图“异步误差”： 7.53微米， “同步误差”：4.58微米， 总误差7.53微米。这表示机床主轴的“异步误差”对性能的影响 是主要问题。为了分析主轴问题所在，进一步测试了 “固定敏感方向”（单一传感器测量）的数据。发现问题 出在Y方向上（见下图）。“异步误差”5.71 微米。可以明显看出在一圈里面有28个“突起”。这样发现了 误差的主要来源,进行进一步分析。
Y固定敏感

使用FFT工具分析:


FFT
主轴转速20Hz（1200rpm），有个560Hz的振动存在。这个振动就是 这28个“突起”28*20=560Hz，主轴转动一圈,有28次变动。最终发现 主轴传动箱内28齿齿轮问题。
